ターニングロールとトーチスタンドを使用したＭＡＧ溶接リポート

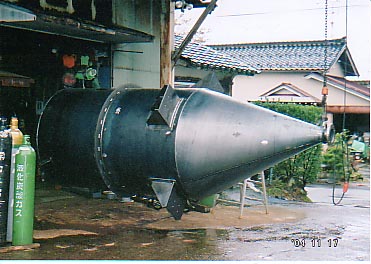

ＳＳ（鉄）のタンク　(ホッパ- / 偏心 コニカル）

• 直径1500mm 全幅2500mm 全長4200mm 本体板厚6mm

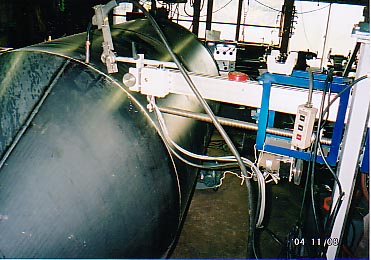

溶接状況
溶接記号→内面Ｖ型開先で溶接後大気側はつり後に溶接
回転治具使用で、溶接方法は Co2-ＦＣＷ(スラグ系)とＭＡＧ(Aｒ-Co2)-ソリッドワイヤの候補から
ＭＡＧ溶接とし、ノズルと周辺はＴＩＧ溶接とした。

ラップがなく止端のなじみの良いフラットなビートを目標として、細粒で濡れ性のよい良好なアークとなるように溶接条件を整理した。

• 電力(100V・200V)：東北電力
• ソリッドワイヤ(YGW-16)：日鐵住友金属工業
• シールドガス(Aｒ-Co2)：ジャパン･エア･ガシズ
• 溶接電源：日立ビアメカニクス
• ターニングロール：内作
• Ｘ軸Ｚ軸電動式トーチスタンド/Ｙ軸手動：内作

• 赤いスイッチは溶接電源のＯＮ・ＯＦＦ
• 下がってる三つのスイッチはターニングロールの正転・逆転・停止
• 回転数変更ボリュームはこの写真の撮影方向からは見えません。
